Обследование фундаментов сооружений подстанции 110/10 кВ и линейного сооружения ЛЭП 110 кВ.
Адрес объекта: особая экономическая зона промышленно-производственного типа «Моглино», расположена в Псковском районе Псковской области.
Задачи:
Задачи:
- определение действительного технического состояния строительных конструкций объектов, соответствия геометрических параметров строительных конструкций и геометрических размеров сечений строительных конструкций проектной и рабочей документации, требованием технических регламентов;
- оценка сверхнормативных отклонений строительных конструкций на общее техническое состояние и несущую способность построенной части сооружения в целом;
- получение информации о соответствии объемов и качества фактически выполненных работ требованиям утвержденной проектной, рабочей, нормативно-технической документации.
Содержание:
Строительные эксперты: инженеры компании ООО «ЭПБ – Проект».
Адрес: 197374, г. Санкт-Петербург, ул. Оптиков, д. 4, литера А, офис 448.
Телефон: +7 812-244-37-80
E-mail: epb-proekt@mail.ru
Обследование фундаментов подстанции 110/10 кВ

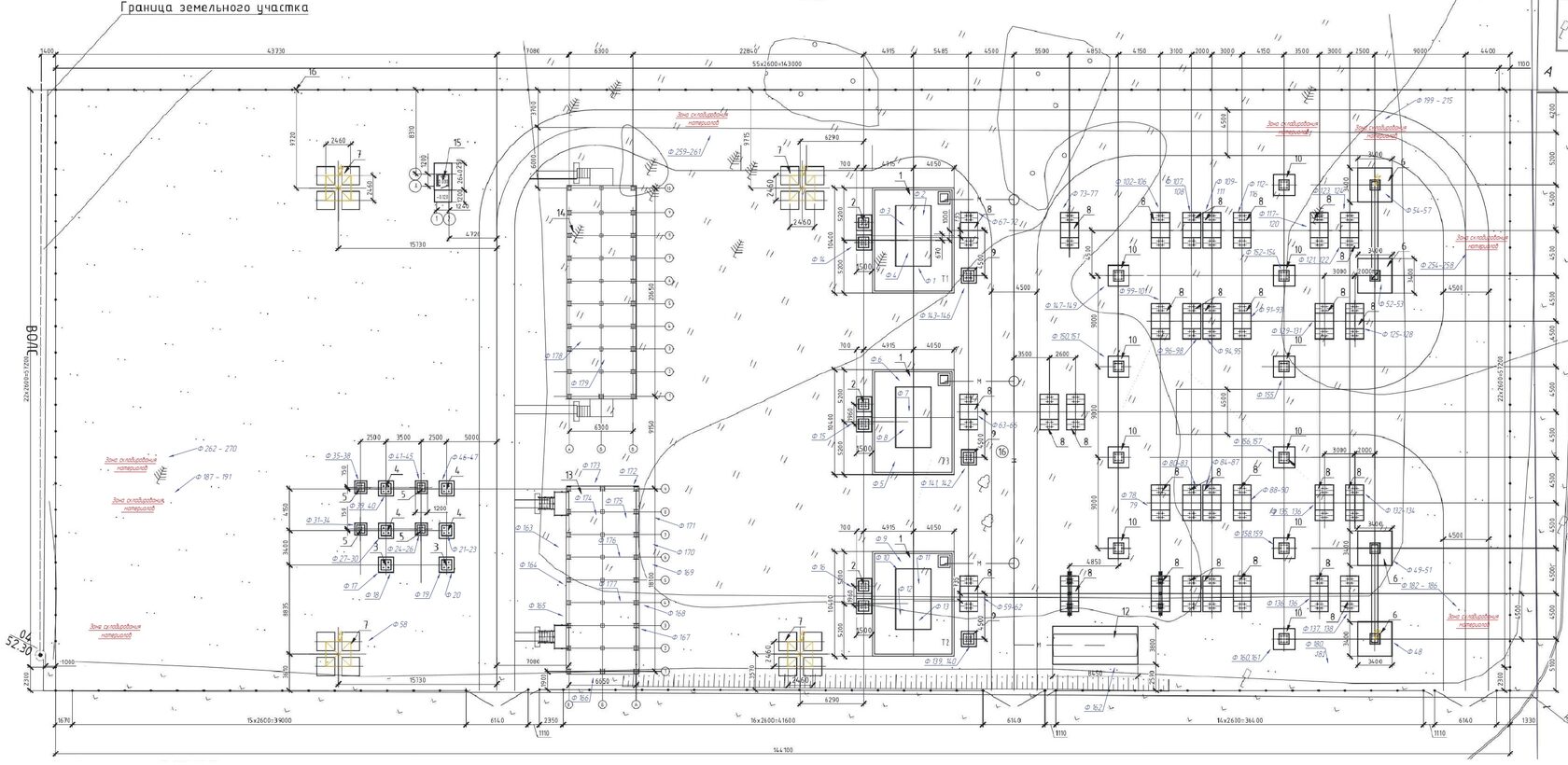

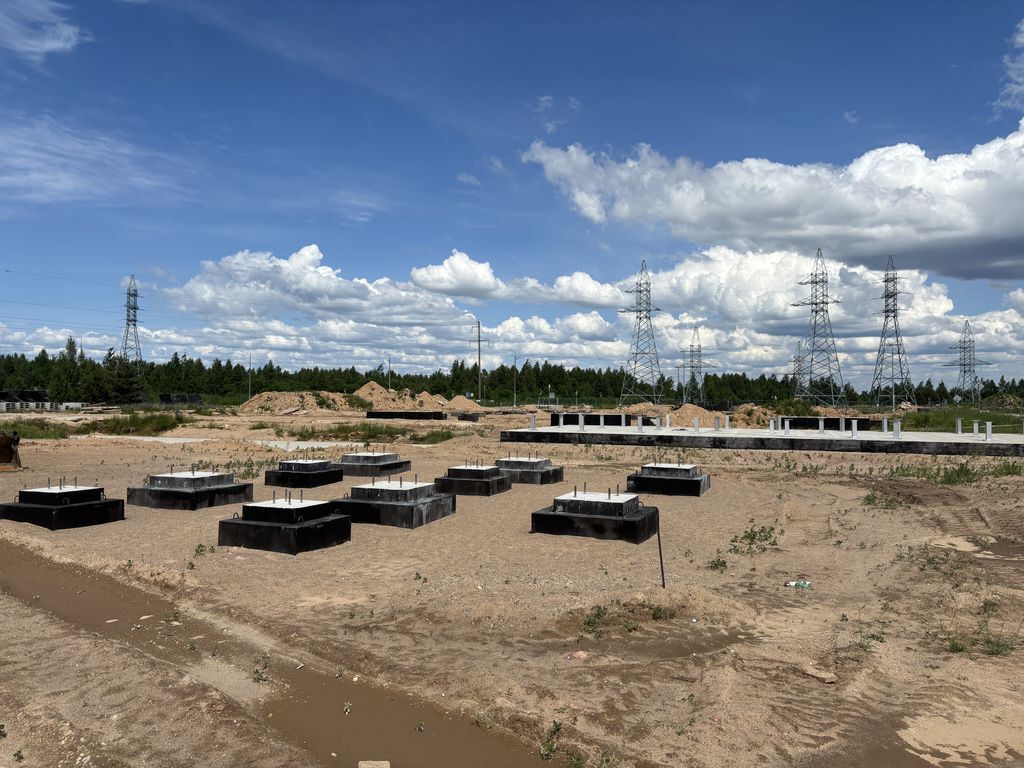

Инженерами компании выполнено комплексное обследование фундаментов сооружений:
- здание общеподстанционного пункта управления (ОПУ);
- здание закрытого распределительного устройства 10 кВ (ЗРУ 10 кВ);
- сооружение открытого распределительного устройства 110 кВ (ОРУ 110 кВ);
- силовые трансформаторы с маслоприемниками.

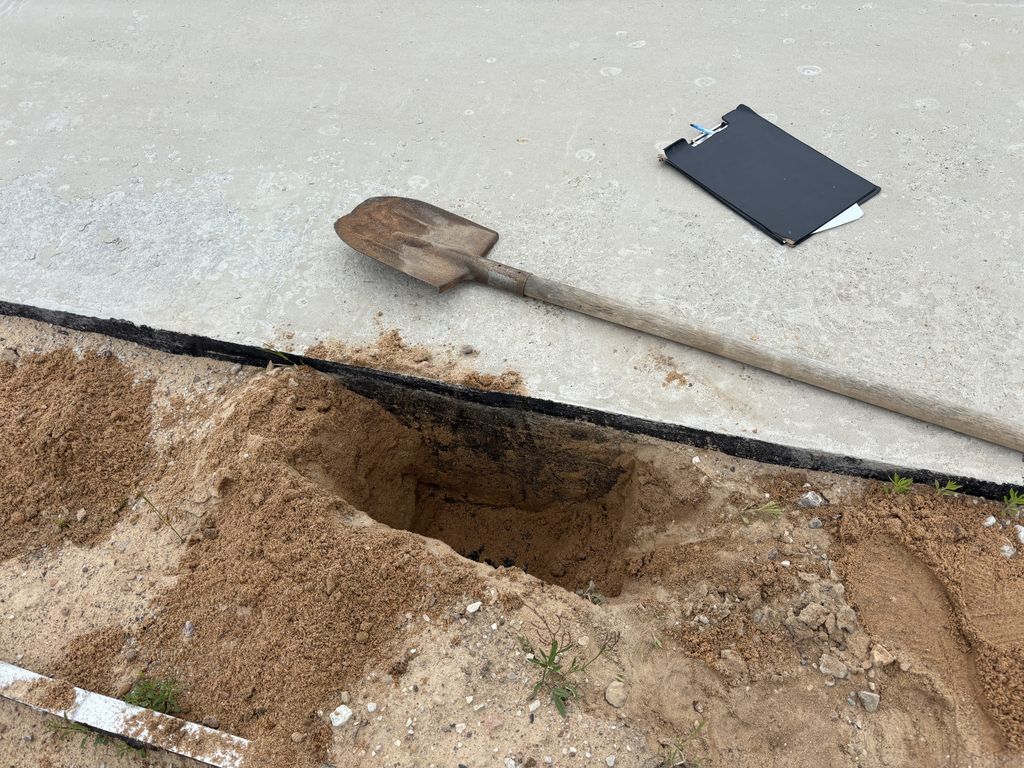

В рамках обследования фундаментов сооружений подстанции выполнены контрольные шурфы для проверки габаритов, технического состояния и соответствия рабочей документации.
В ходе визуального обследования выявлены дефекты и повреждения существующих конструкций, разработаны рекомендации по устранению.

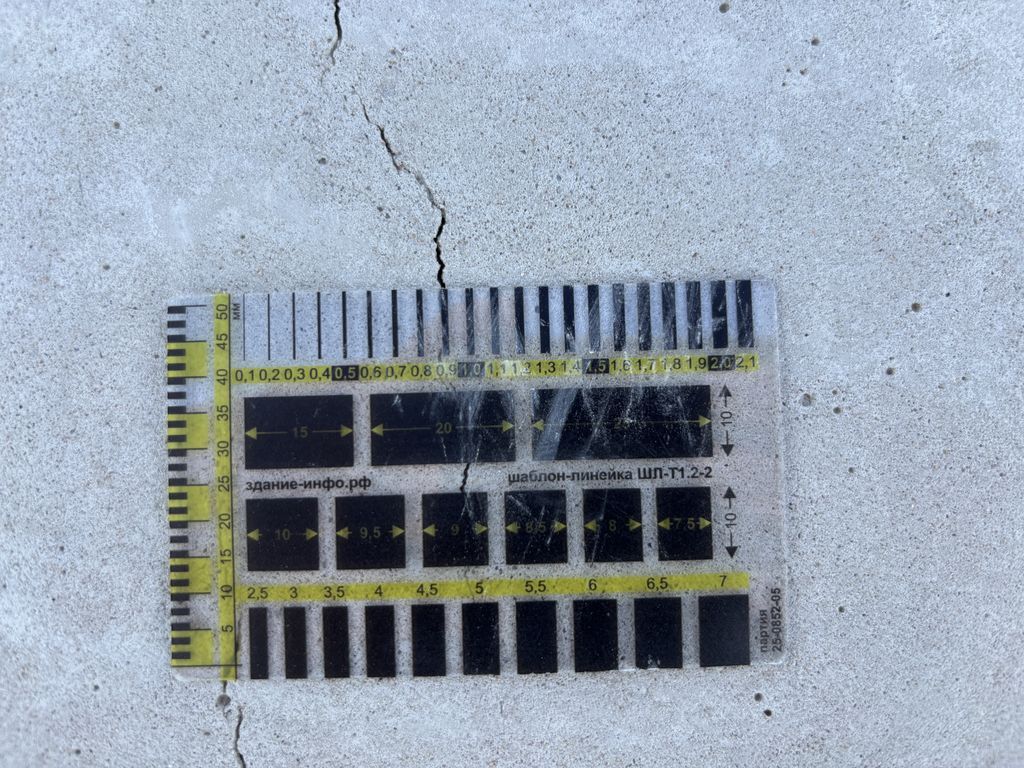

Один из выявленных дефектов – ширина раскрытия трещин в железобетонных конструкциях. Согласно п. 8.2.6 СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» ширина раскрытия трещин не должна превышать 0,3 мм.
Трещины в бетоне необходимо расшить, очистить, заделать ремонтными составами на цементной основе.

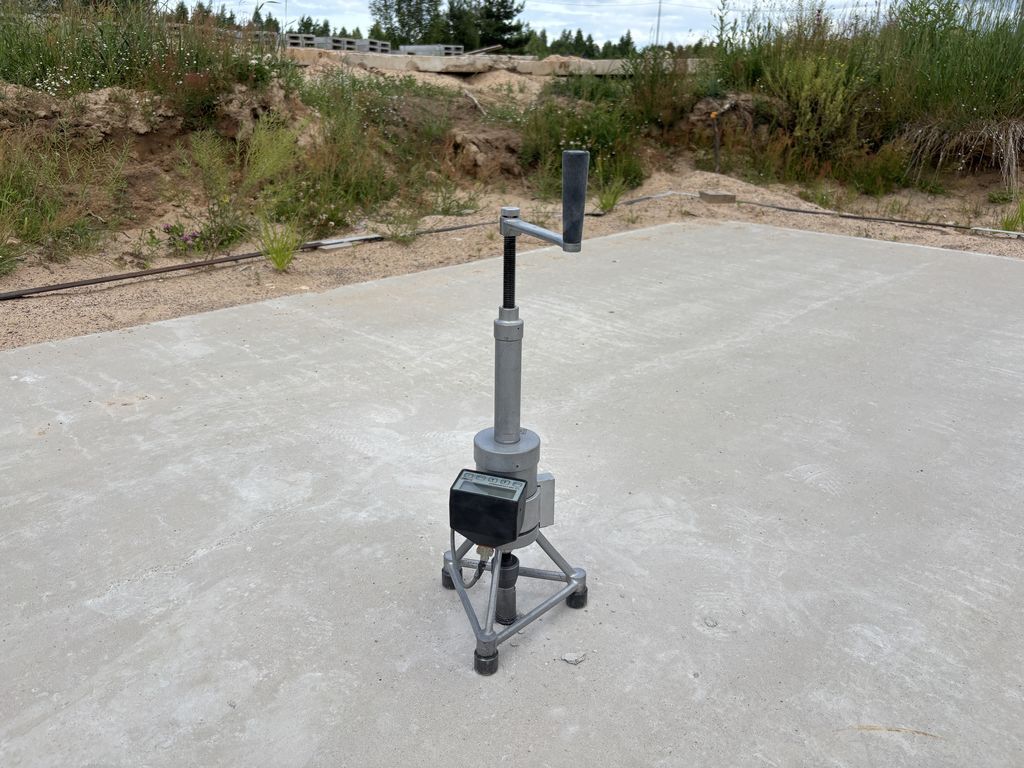

В рамках обследования произведено измерение прочности бетона монолитных железобетонных фундаментов зданий и сооружений неразрушающим методом «отрыв со скалыванием» в соответствии с ГОСТ 22690-2015.
Испытание выполнялось при помощи прибора ПОС-50МГ4.ОД (заводской №1389) и анкерного устройства Ø24 мм с глубиной заделки в бетон 49 мм.
Трещины в бетоне необходимо расшить, очистить, заделать ремонтными составами на цементной основе.
В рамках обследования произведено измерение прочности бетона монолитных железобетонных фундаментов зданий и сооружений неразрушающим методом «отрыв со скалыванием» в соответствии с ГОСТ 22690-2015.
Испытание выполнялось при помощи прибора ПОС-50МГ4.ОД (заводской №1389) и анкерного устройства Ø24 мм с глубиной заделки в бетон 49 мм.
Для определения фактического положения выполненных фундаментов инженерами компании выполнено сплошное лазерное сканирование территории строительной площадки.
При камеральной обработке работе выполнено сравнение фактического положения конструкций с материалами проектной и рабочей документации.
При камеральной обработке работе выполнено сравнение фактического положения конструкций с материалами проектной и рабочей документации.
Обследование линейного сооружения ЛЭП 110 кВ.
ВЛ 110 кВ выполнены на типовых металлических двухцепных и одноцепных опорах, разработанные ВГПИНИИ «Энергосетьпроект».
Металлические конструкции опор ВЛ представляют собой свободные стойки четырехугольные в плане решетчатой конструкции.
Ствол мачты выполнен из прокатных уголков. Устойчивость сооружений обеспечивается пространственной работой конструкции в плоскости и из плоскости.
Металлические конструкции опор ВЛ представляют собой свободные стойки четырехугольные в плане решетчатой конструкции.
Ствол мачты выполнен из прокатных уголков. Устойчивость сооружений обеспечивается пространственной работой конструкции в плоскости и из плоскости.

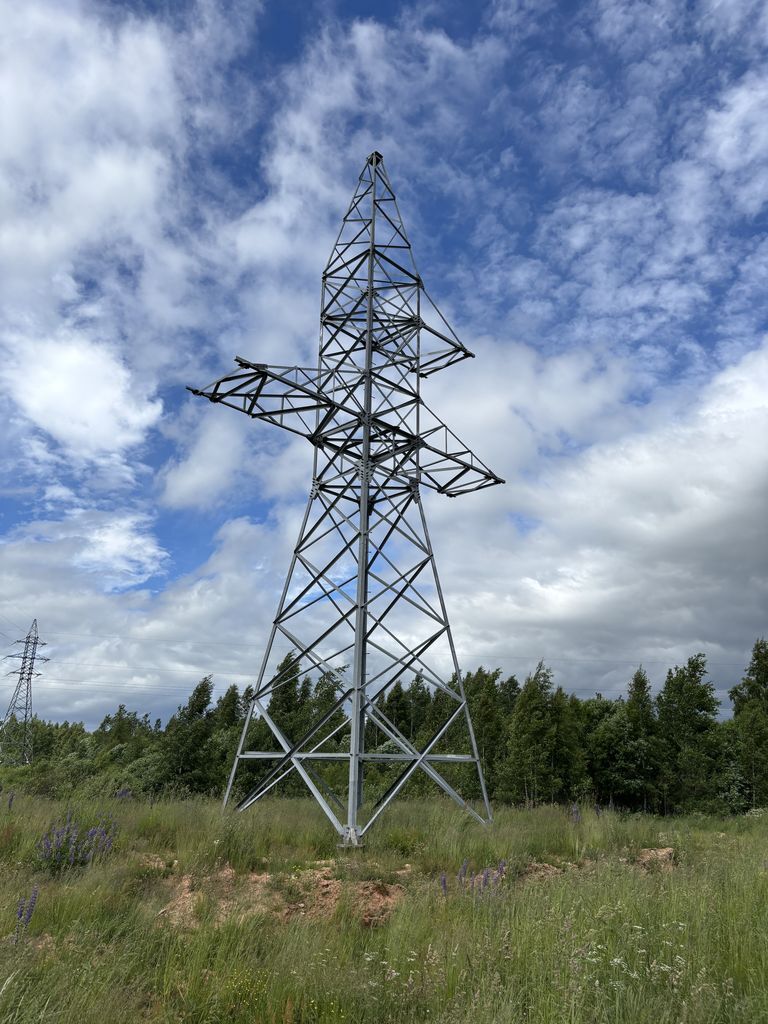

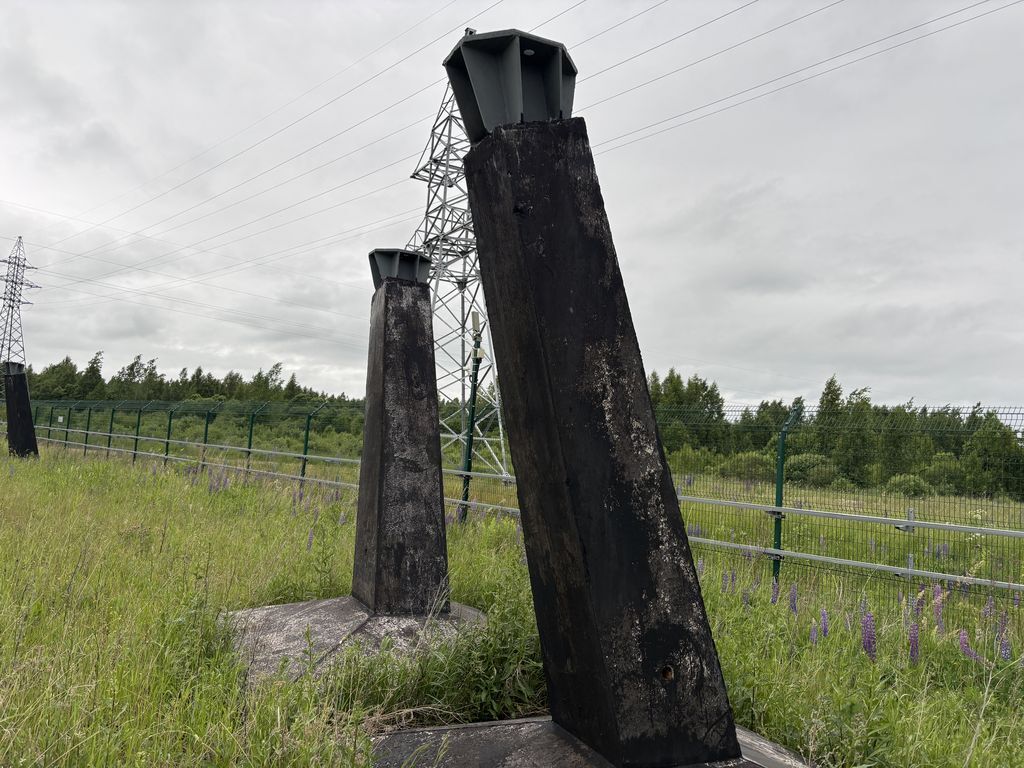

Выполнено высотное обследование опор ВЛ, фундаментов опор («грибовидные подножки»). Определены их геометрические и физико-механические характеристики.
Для проведения обследования металлоконструкций опор ВЛ проведены высотные работы на каждой опоре с целью поиска дефектов и повреждений металлоконструкций, сварных швов и болтовых соединений.
Результат обследования – техническое заключение в котором указаны:
- дефекты и повреждения конструкций;
- выводы и рекомендации по устранению дефектов и повреждений;
- обмерные чертежи фактического положения конструкций;
- анализ и сравнение фактических конструкций с проектной и рабочей документацией;
- назначена категория технического состояния по ГОСТ 31937‑2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния»;
- определен объем и качество выполненных работ.
