Экспертиза кирпичного забора проводилась с целью принятия решения о демонтаже или капитальном ремонте сооружения.
Инженерами по обследованию зданий и сооружений, выполнен следующий комплекс работ:
Объектом обследования являются конструкции ограждения (забора), расположенного по адресу: г. Санкт-Петербург, ул. Бумажная, д.12.
Заказчик – СПБ ГБУЗ «Центр СПИД и инфекционных заболеваний».
Забор выполнен глухим. Материал ограждения – керамический одинарный кирпич (полнотелый и пустотелый) на цементно – песчаном растворе.
Заказчик – СПБ ГБУЗ «Центр СПИД и инфекционных заболеваний».
Забор выполнен глухим. Материал ограждения – керамический одинарный кирпич (полнотелый и пустотелый) на цементно – песчаном растворе.
Обмерные работы
При выполнении обмерных работ определялись общие габариты сооружения, толщина кладки, крены. По результатам обмерных работ выполнен план, разрез и боковые виды забора с учетом переменной высоты.
В ходе строительной экспертизы проверялась вертикальность кирпичного ограждения с целью определения общей деформации ограждения или местного крена. Значения отклонения стен определялись геодезическими методами с помощью тахеометра.
Максимальное значения отклонения ограждения от вертикали составило 54 мм. Отклонение кирпичного ограждения превышает нормативное согласно п.10.2.3. СП 20.13330.2011 «Нагрузки и воздействия» (45 мм).
В ходе строительной экспертизы проверялась вертикальность кирпичного ограждения с целью определения общей деформации ограждения или местного крена. Значения отклонения стен определялись геодезическими методами с помощью тахеометра.
Максимальное значения отклонения ограждения от вертикали составило 54 мм. Отклонение кирпичного ограждения превышает нормативное согласно п.10.2.3. СП 20.13330.2011 «Нагрузки и воздействия» (45 мм).
Визуальное обследование кирпичного забора

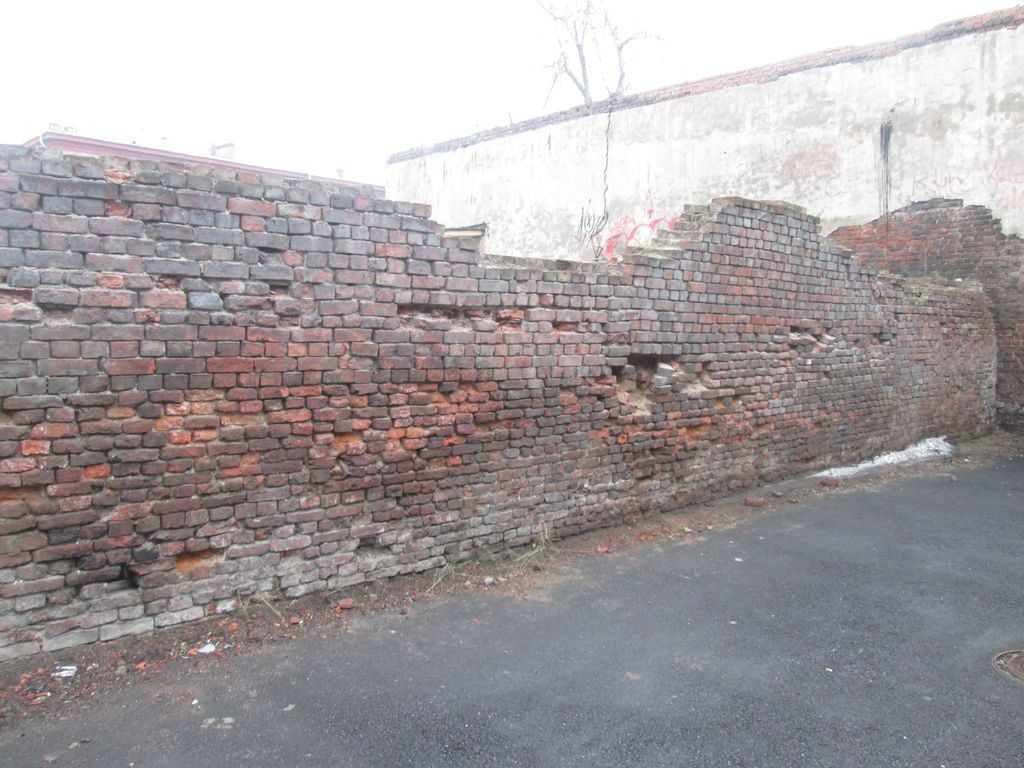

Экспертиза кирпичного забора включала в себя сплошной визуальный осмотр кирпичной кладки с фотофиксацией дефектов и повреждений. Дефекты и повреждения сводились в ведомость дефектов и отображались на планах и видах сооружения в графическом виде.
В результате визуального обследования надземных конструкций выявлены следующие дефекты и повреждения:
В результате визуального обследования надземных конструкций выявлены следующие дефекты и повреждения:

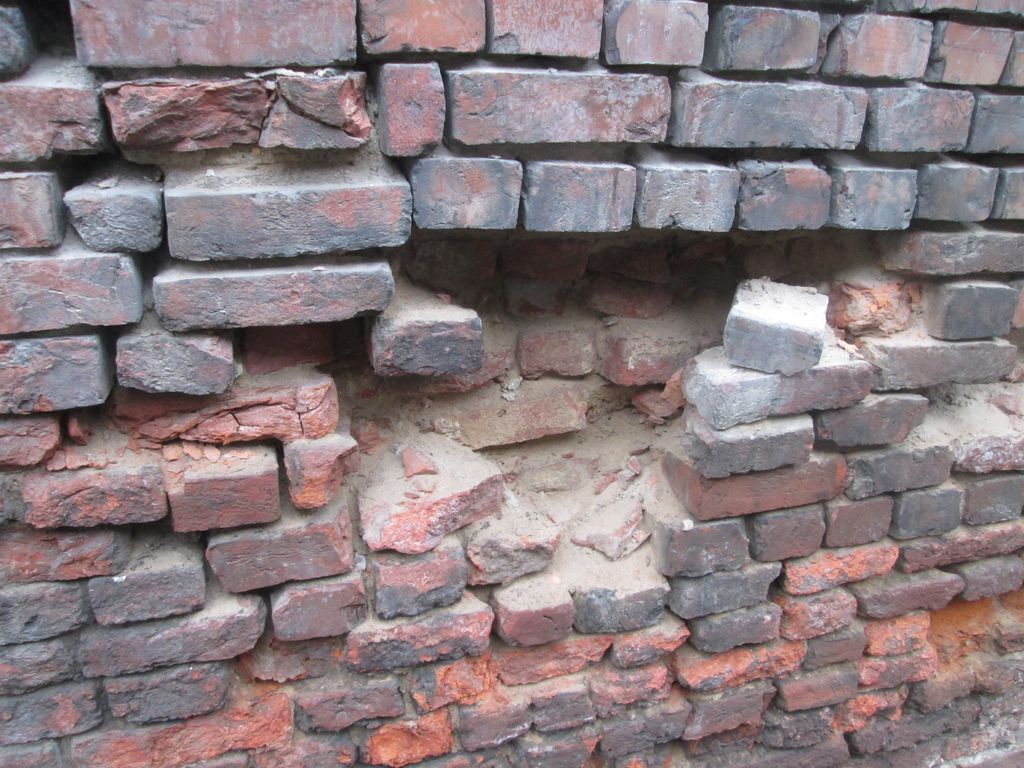

- разрушение отдельных фрагментов кирпичной кладки;

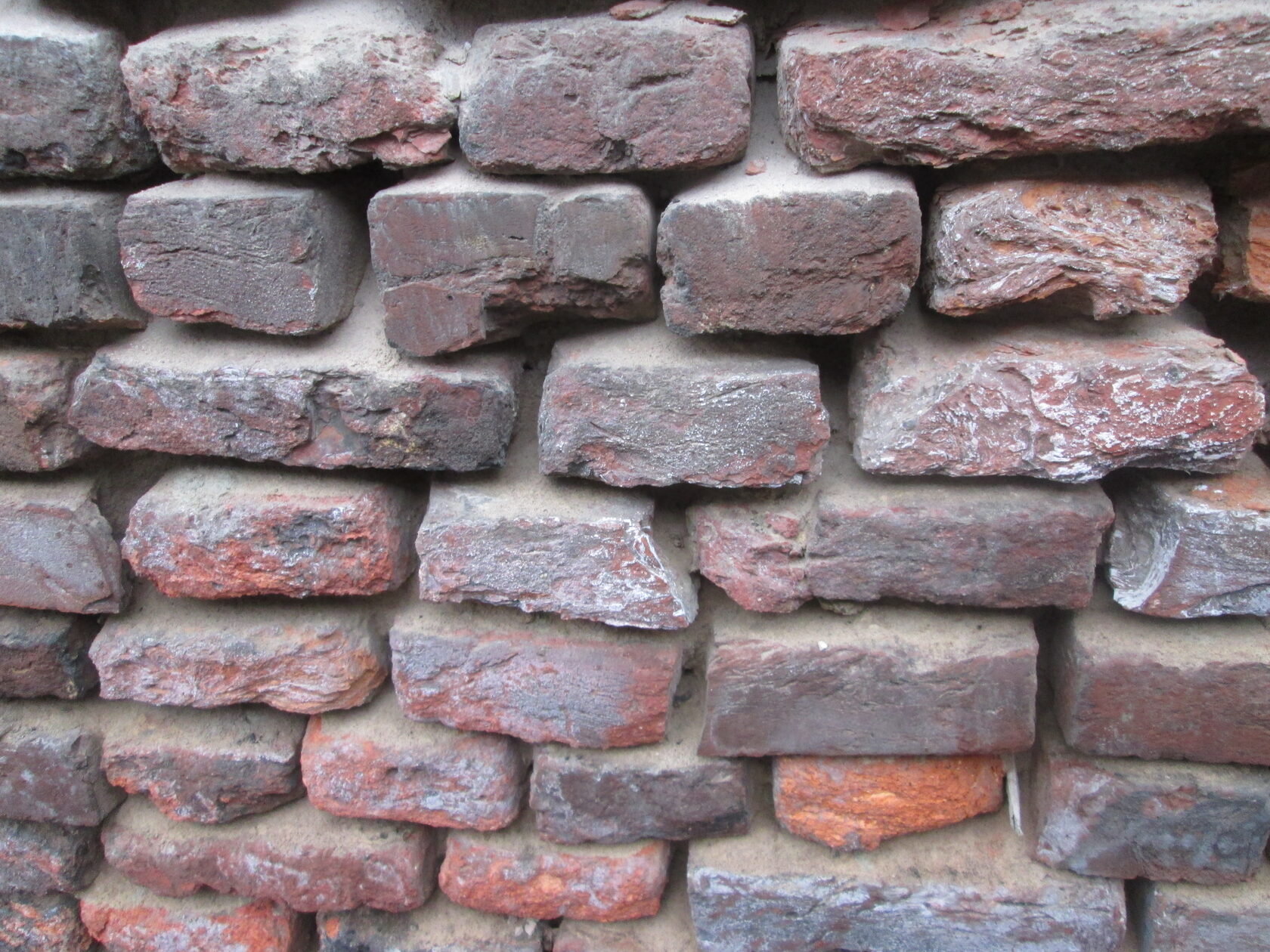

- повсеместное выветривание раствора из швов кладки на глубину до 100 мм;
- выпадение отдельных кирпичей;
- зоны замачивания и биопоражения;
- трещины в кирпичной кладке шириной раскрытия до 5 мм;

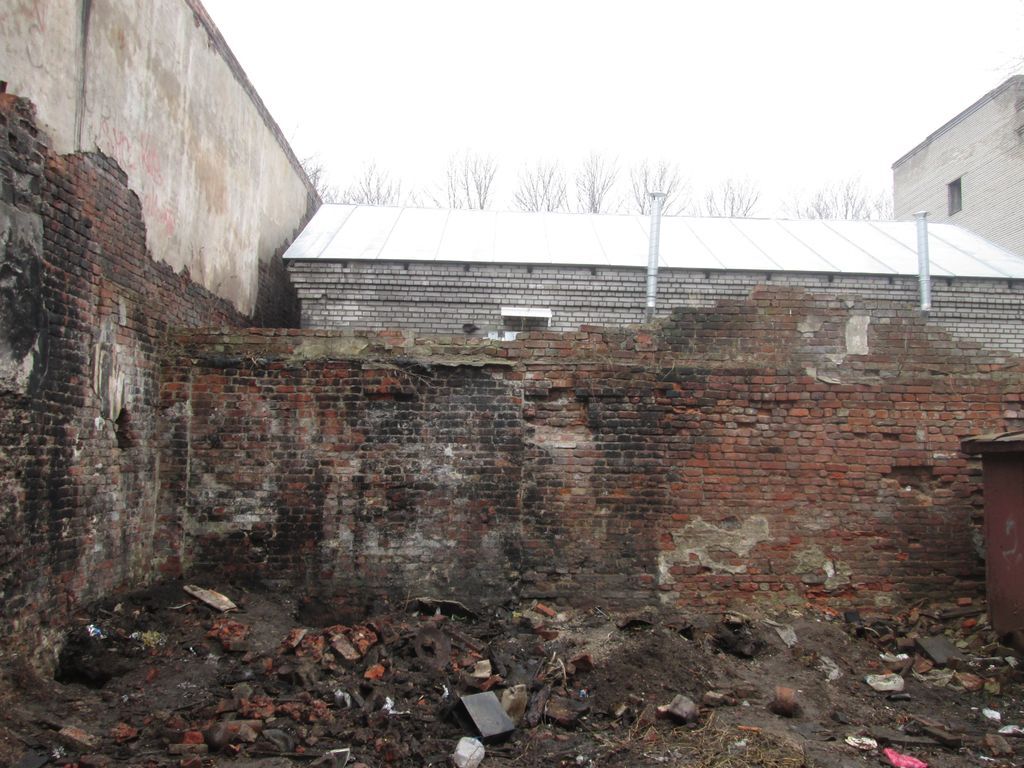

- обширные зоны деструкции кирпичной кладки;

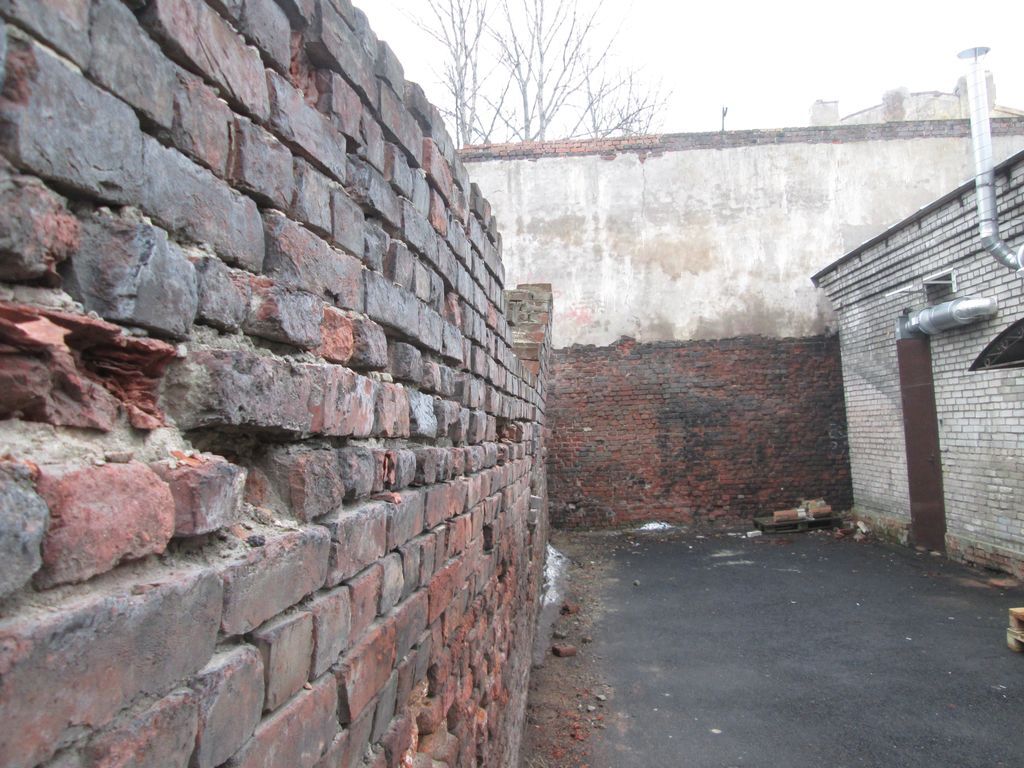

- выпучивание кирпичной кладки ограждения;
- разрушение кирпичной кладки;
- отмечены зоны деструкции нижнего фрагмента ограждения в результате отсутствия горизонтальной гидроизоляции, отсутствия вертикальной гидроизоляции и длительного насыщения материалов влагой;
- отсутствие металлического окрытия.
Анализ схемы расположения дефектов позволяет сделать вывод о том, что возникновение и развитие повреждений является результатом совместного воздействия следующих факторов:
• неравномерных осадок грунтов основания;
• замачиванием кладки ввиду отсутствия защитного окрытия, защищающего от атмосферных осадков.
Дополнительным негативным фактором является отсутствие водоотведения от основания ограждения. В результате попадания воды на поверхность ограждения и ее замерзания/оттаивания в период знакопеременных температур происходит увеличение раскрытия трещин, прогрессирует деструкция кладки.
• неравномерных осадок грунтов основания;
• замачиванием кладки ввиду отсутствия защитного окрытия, защищающего от атмосферных осадков.
Дополнительным негативным фактором является отсутствие водоотведения от основания ограждения. В результате попадания воды на поверхность ограждения и ее замерзания/оттаивания в период знакопеременных температур происходит увеличение раскрытия трещин, прогрессирует деструкция кладки.
Детальное инструментальное обследование
Фундамент
Для определения конструкции и технического состояния фундамента ограждения были выполнены следующие виды работ:

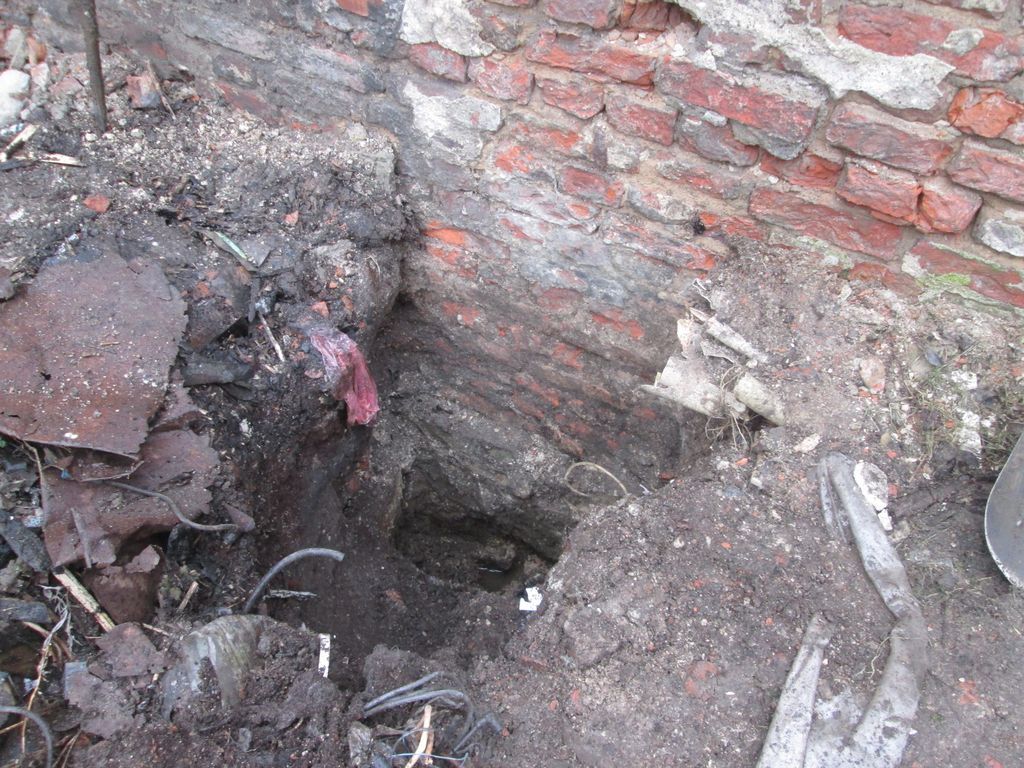

- произведено вскрытие двух шурфов;
- выполнена фотофиксация шурфов, имеющихся дефектов и повреждений фундаментов;
- отбор проб и лабораторное испытание грунтов основания.
В результате откопки шурфа определены следующие конструктивные и геометрические параметры фундамента:
- тип фундамента – ленточный, бутовый;
- материалы фундамента – бутовая кладка фундаментной ленты выполнена из постелистого колотого и рваного известнякового камня средним размером 180х320 мм на известково-песчаном растворе. Средняя ширина кладочных швов 10 – 25 мм;
- глубина заложения подошвы фундамента – 1,5 м от уровня дневной поверхности;
- форма поперечного сечения фундамента – прямоугольная;
- верхний обрез фундамента находится ниже уровня дневной поверхности на 0,92 м;
- ширина верхнего обреза фундамента составляет – 0,51 м;
- ширина подошвы фундамента составляет – 0,61 м;
- горизонтальная и вертикальная гидроизоляция фундамента в месте откопки шурфа отсутствуют.
Кирпичная кладка ограждения
Экспертиза кирпичного забора включала в себя:
- отбор проб кирпичей и раствора;
- лабораторное испытание материалов под прессом с целью определения марки кирпича и раствора;
- определение влажности материалов весовым методом.
Заключение по результатам экспертизы
По результатам строительной экспертизы разработано техническое заключение. В выводах экспертизы на основании визуально-инструментального обследования даны рекомендации по демонтажу аварийного сооружения. Разработаны противоаварийные мероприятия.
